آموزش نحوه ریبال و پایه سازی آی سی در 5 قدم

اهمیت ریبال آی سی

امروزه خراب شدن چیپست (آی سی) هارد، مشکل بسیار شایعی بین تلفن های همراه شده است. ممکن است این پرسش برایتان پیش بیاید که چیپ هارد چیست؟ چیپست هارد یکی از مهم ترین قطعه های مادربرد در گوشی های هوشمند به حساب می آید. این قطعه وظیفه ای بسیار مهم دارد که ذخیره کردن داده ها و اطلاعات در تلفن همراه است. اگر این قطعه آسیب ببیند، استفاده از تلفن همراه غیر ممکن خواهد بود.

علائم خرابی آی سی

• خود به خود خاموش شدن تلفن همراه
• گیر کردن دستگاه روی لوگو
• دسترسی نداشتن به اطلاعات دستگاه هوشمند
• آسیب فیزیکی
• بالا رفتن دمای آی سی
• هنگ کردن پی در پی تلفن همراه

وقتی این علائم را مشاهده کردید، به این معناست که احتمالا آی سی تلفن همراه شما آسیب دیده است. اما برای اینکه از آسیب دیدن این قطعه اطمینان حاصل کنید، باید گوشی شما باز شود تا بتوانید قطعات داخلی تلفن همراه خود را مشاهده و بررسی کنید. پس از بررسی و اطمینان از خراب بودن آی سی، باید آی سی را ریبال کنید. برای انجام ریبال آی سی، به ابزارهای تخصصی زیادی احتیاج دارید از جمله: هیتر، هویه، خمیر لحیم، قلع کش مسی، شابلون BGA و…..

ریبال چیست؟

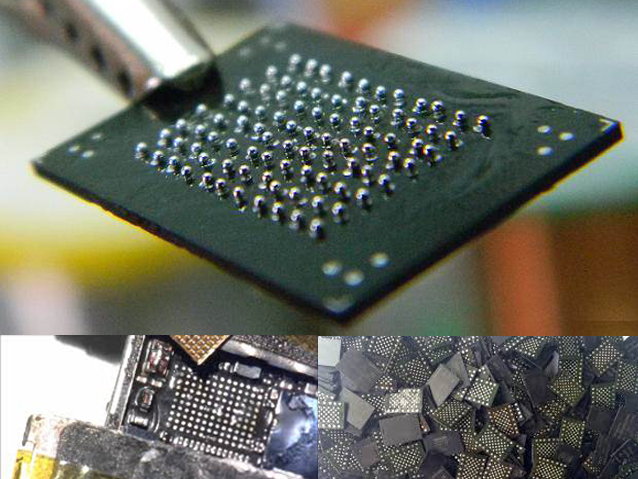

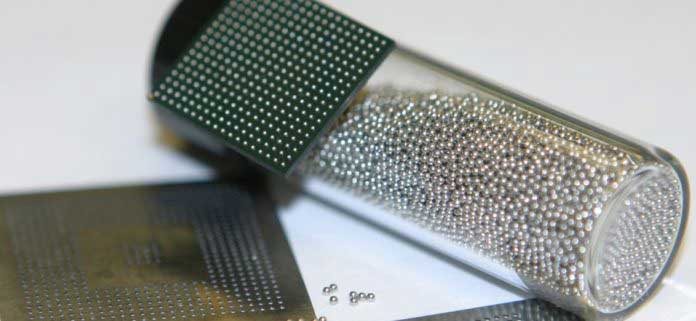

اگر می خواهید بدانید ریبال یعنی چه باید گفت عملیات ریبال (Reballing) به عوض کردن تمام توپ هایی که از جنس قلع هستند و روی چیپست BGA قرار دارند، گفته می شود. ریبال کردن یک عملیات بسیار مهم و تخصصی است که به منظور برطرف کردن بسیاری از مشکلات آی سی اجرا می شود.

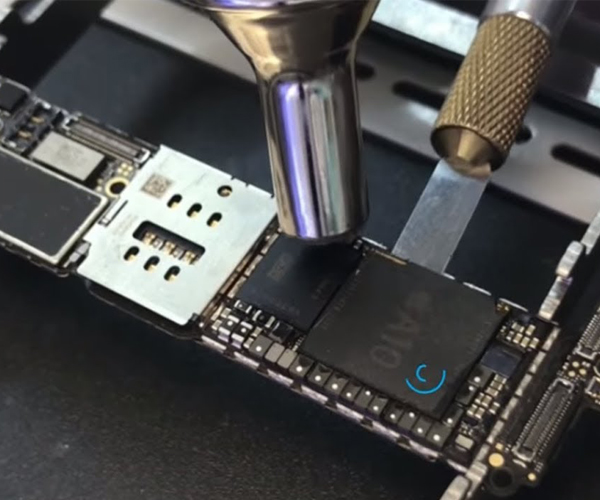

یکی از مهم ترین مراحل ریبال کردن، جدا کردن آی سی از مادربرد دستگاه است. این کار به حدی حساس است که باید با دقت بسیار زیادی انجام شود. برای جدا کردن آی سی از مادربرد دستگاه، از ابزاری به نام هیتر استفاده می شود. در ادامه به معرفی این دستگاه خواهیم پرداخت.

نقش هیتر در ریبال آی سی

هیتر دستگاهی است که با کمک آن به قطعه های الکترونیکی حرارت می دهیم. به کمک هیتر، می توانیم قطعات مختلف گوشی را جدا یا نصب کنیم. مهم ترین قطعه ای که توسط هیتر از برد گوشی جدا می شود، آی سی است. یک تکنسین موبایل، باید بداند برای برداشتن این قطعه از برد گوشی، چه دمایی از هیتر مناسب خواهد بود به طوری که به آی سی و پایه های آن آسیبی نرسد.
